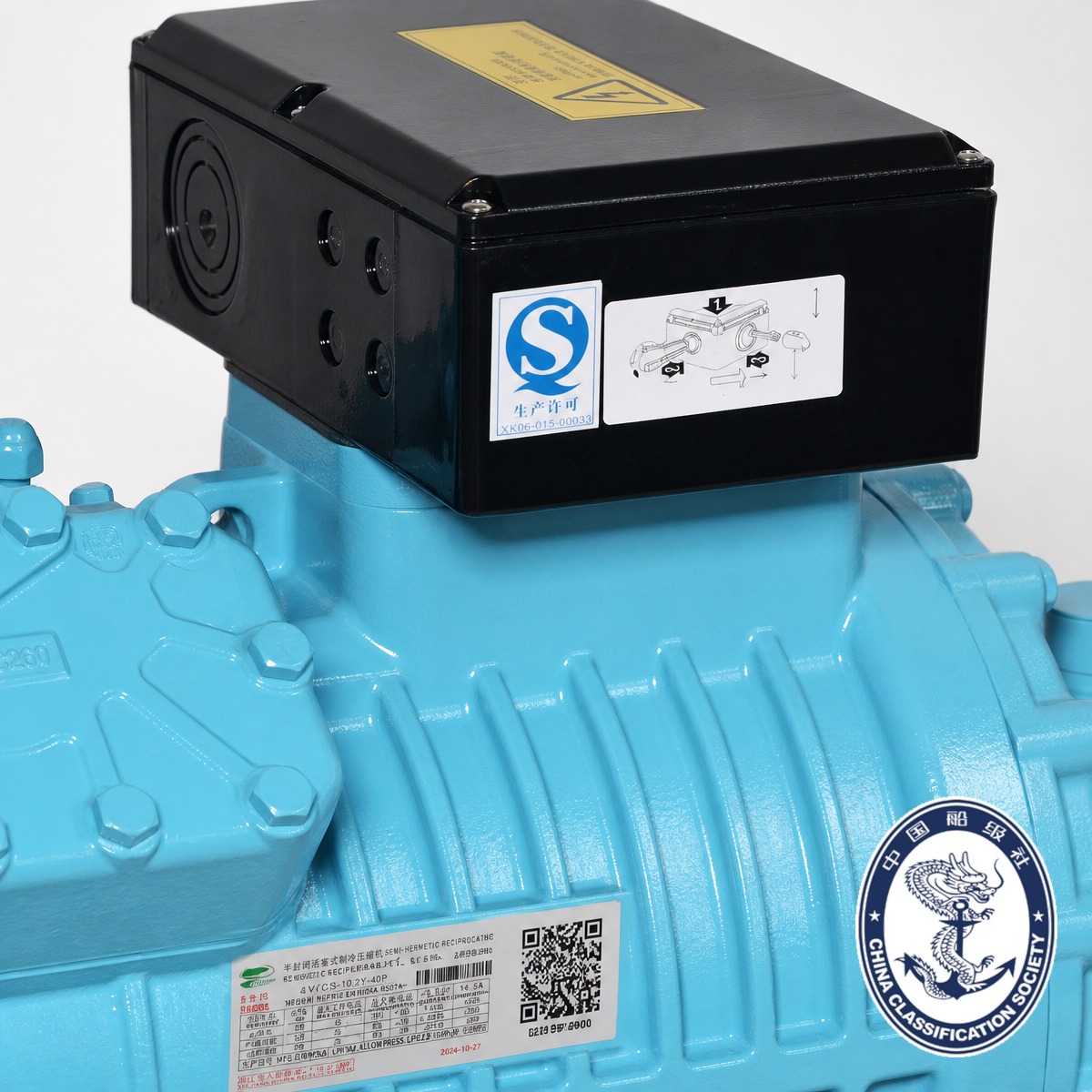

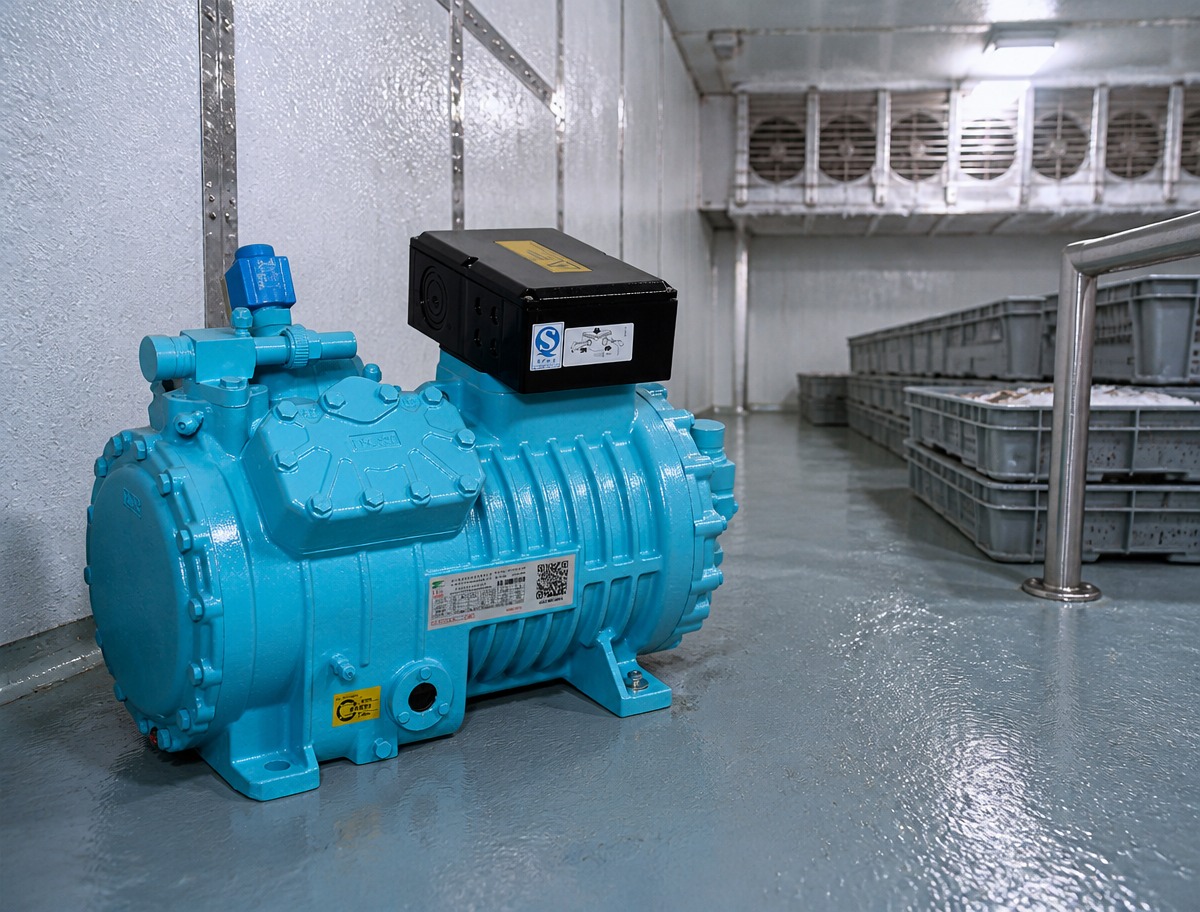

Máy nén lạnh Piston 4 xi-lanh T-Series M4 cho thiết bị hàng hải

T-Series M4 là máy nén lạnh piston bán kín bốn xi-lanh cỡ trung bình của Chiết Giang Brilliant — tám mẫu quét 34,73 đến 56,25 m³/h trên bốn nhóm lỗ khoan (4×φ55, 60, 65 và 70 mm, tất cả đều có hành trình 42 mm) và động cơ từ 6 HP (4,4 kW) đến 20 HP (15 kW). Nó lấp đầy khoảng trống nơi một cỗ máy S4 bốn xi-lanh nhỏ đã cạn kiệt và một chiếc L4 bốn xi-lanh lớn thì thực vật hơn không gian cho phép. Giống như phần còn lại của dòng piston, nó đều được phê duyệt hàng hải và ở đây tất cả tám mẫu M4 đều được liệt kê trên Giấy chứng nhận phê duyệt loại ZG24PTB00058_01 của CCS dành cho các tàu đánh cá nội địa và đi biển, nhiệm vụ R507, áp suất thiết kế 3,2 MPa, 1450 vòng/phút.

Mỗi nhóm lỗ khoan có hai loại nhiệt độ: Z dành cho nhiệt độ trung bình-thấp (phòng cấp đông, đông lạnh trong hầm chứa cá, bay hơi ở mức −40 °C trên R22 và −45 °C trên R404A/R507A) và G dành cho mức nhiệt độ trung bình cao (kho có nhiệt độ dương, làm lạnh nhanh, làm việc điều hòa không khí, được công bố ở mức +12,5 °C trên R22). Hậu tố dầu tách dầu khoáng R cho R22/R502 khỏi dầu este E cho R404A/R507A.

Khung thế hệ thứ ba có lỗ xi lanh cứng, đầu xi lanh có xung thấp, tấm van hiệu suất cao, vòng bi cải tiến, pít-tông nhẹ hơn với các vòng mỏng hơn và động cơ khởi động cuộn dây một phần PW chịu quá tải trên 380–420 V / 3/50 Hz (440–480 V / 3/60 Hz ở 60 Hz, số liệu ×1,2 với dòng điện làm việc tối đa không đổi). Mỗi mẫu xe đều tiêu tốn một lượng dầu 2,6 L, được bôi trơn cưỡng bức bằng bơm dầu và mang theo bộ sưởi cacte 120 W. Kiểm soát công suất hai bước 50 %/100 % có sẵn dưới dạng tùy chọn, hoạt động theo nguyên tắc dừng hút mà không cần bỏ qua khí nóng, do đó không cần kiểm soát áp suất hút. Quạt đầu xi-lanh, công tắc chênh lệch áp suất dầu điện tử KRIWAN, mô-đun bảo vệ động cơ KRIWAN và cảm biến nhiệt độ cũng là tùy chọn.

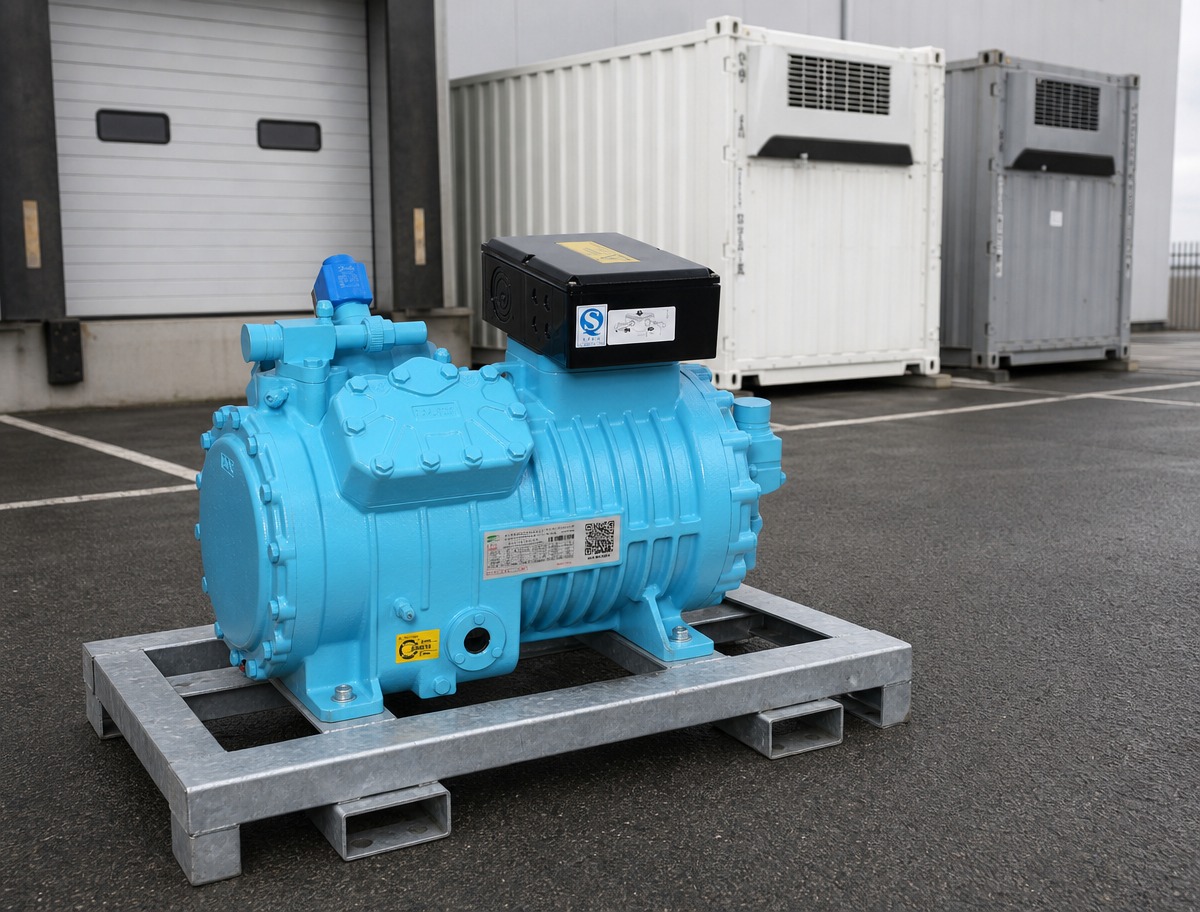

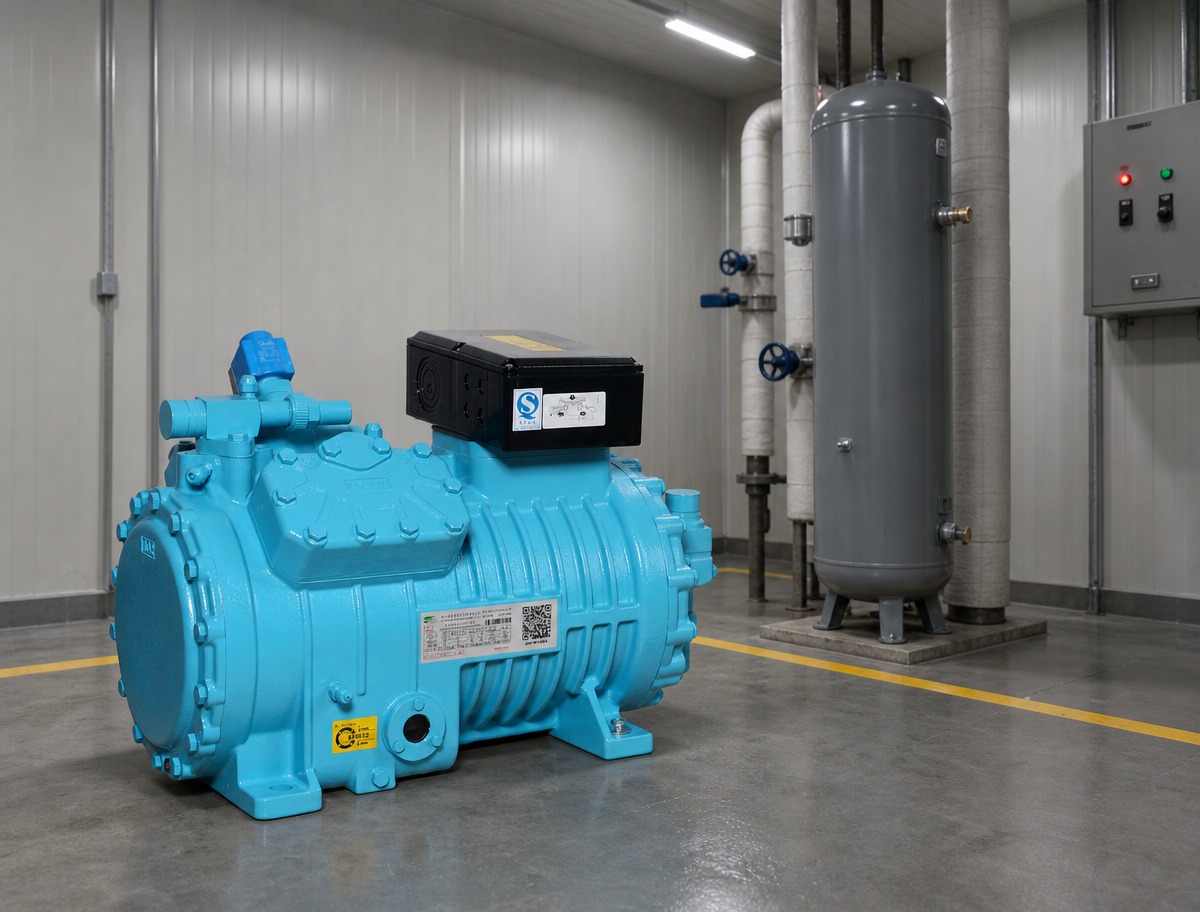

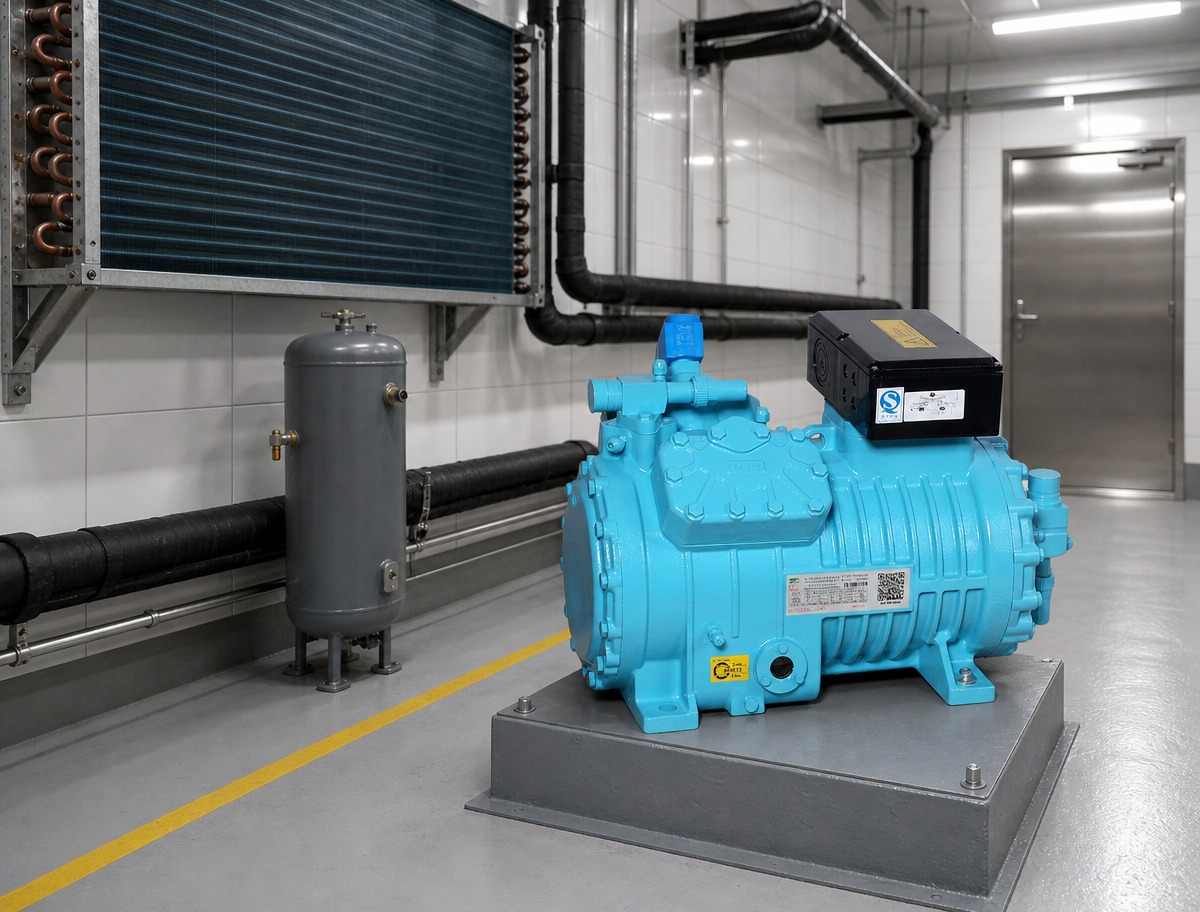

Với trọng lượng từ 117 đến 138 kg bao gồm cả dầu, M4 là thiết bị lắp đặt dành cho hai người trong buồng máy của tàu hoặc phòng máy trên sân thượng. Các lĩnh vực ứng dụng riêng của danh mục — điện lạnh thương mại, kho lạnh nhỏ và dây chuyền lạnh dược phẩm — cộng với sự phê duyệt của CCS làm cho M4 trở thành khung bốn xi-lanh linh hoạt nhất trong dòng sản phẩm.

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra 天猫购买

Mẫu:
BTF4VCS-6.3Z~BTF4NCS-20.3G
Nhãn hiệu:
Blait

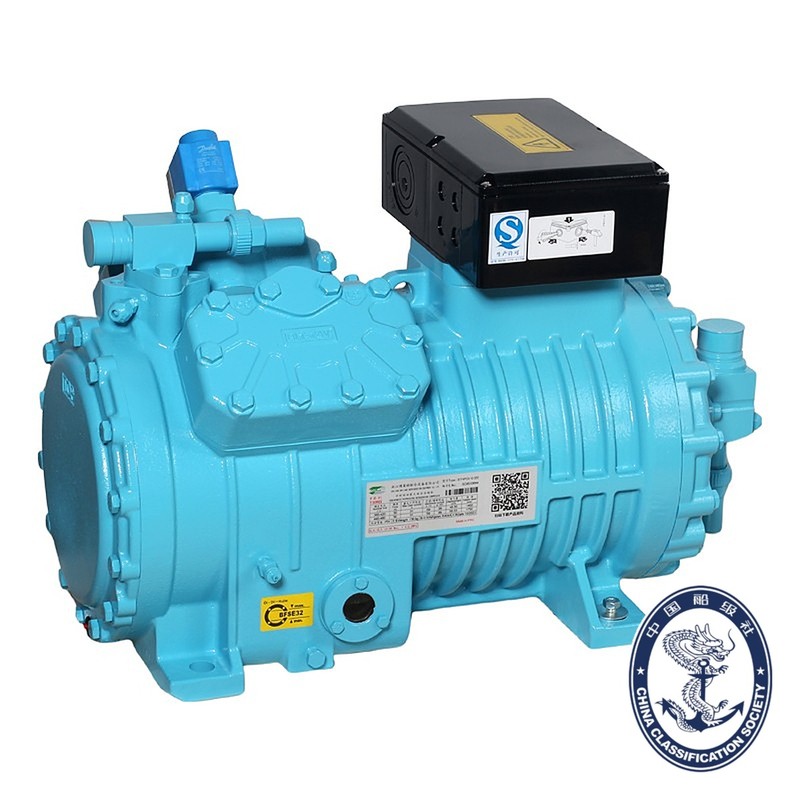

Mô tả sản phẩm

T-Series M4 là khung bốn xi-lanh cỡ trung bình trong dây chuyền piston bán kín một tầng của Chiết Giang Brilliant và đây là nhà thiết kế nhà máy khung thường chỉ định rõ nhất khi khoang chứa tàu hoặc phòng máy nén của cửa hàng đã phát triển vượt trội so với một chiếc máy nhỏ. Tám mẫu bao gồm thể tích quét 34,73, 41,33, 48,5 và 56,25 m³/h trên bốn nhóm lỗ khoan — 4×φ55×42, 4×φ60×42, 4×φ65×42 và 4×φ70×42 mm — với công suất động cơ từ 6 HP (4,4 kW) đến 20 HP (15 kW) . Nó lấp đầy khoảng trống nơi động cơ bốn xi-lanh nhỏ (S4, lên tới 32,48 m³/h) đã hết công suất và động cơ bốn xi-lanh lớn (L4, từ 73,6 m³/h) hoạt động hiệu quả hơn mức mà hệ thống lắp đặt có thể hấp thụ, về mặt vật lý hoặc điện. Tất cả tám mẫu M4 đều được liệt kê trên Giấy chứng nhận phê duyệt loại của Hiệp hội phân loại Trung Quốc ZG24PTB00058_01.

Mỗi nhóm lỗ khoan được cung cấp ở hai loại nhiệt độ và hai lần nạp dầu, do đó mã đặt hàng mang theo tất cả bốn quyết định. Các mẫu Z — BTF4VCS-6.3Z, BTF4TCS-8.3Z, BTF4PCS-10.3Z, BTF4NCS-12.3Z — là các máy vừa-thấp được sử dụng cho nhiệm vụ đóng băng và giữ phía thấp, với dữ liệu công suất được công bố bay hơi xuống −40 °C trên R22 và −45 °C trên R404A/R507A. Các mẫu G — BTF4VCS-10.3G, BTF4TCS-12.3G, BTF4PCS-15.3G, BTF4NCS-20.3G — là các máy cao-trung bình để bảo quản ở nhiệt độ dương, làm lạnh nhanh và điều hòa không khí, với dữ liệu được công bố lên tới +12,5 °C trên R22 và +7,5 °C trên R404A/R507A. Hậu tố dầu độc lập với chữ cái loại: R là loại dầu khoáng dành cho nhiệm vụ R22/R502, E là loại dầu chứa este cho nhiệm vụ R404A/R507A. Do đó, một mã đầy đủ như BTF4PCS-15.3GE đọc khung M4 · Nhóm lỗ khoan 65 mm · Động cơ 15 HP · loạt thiết kế thứ ba · loại trung bình cao · dầu ester.

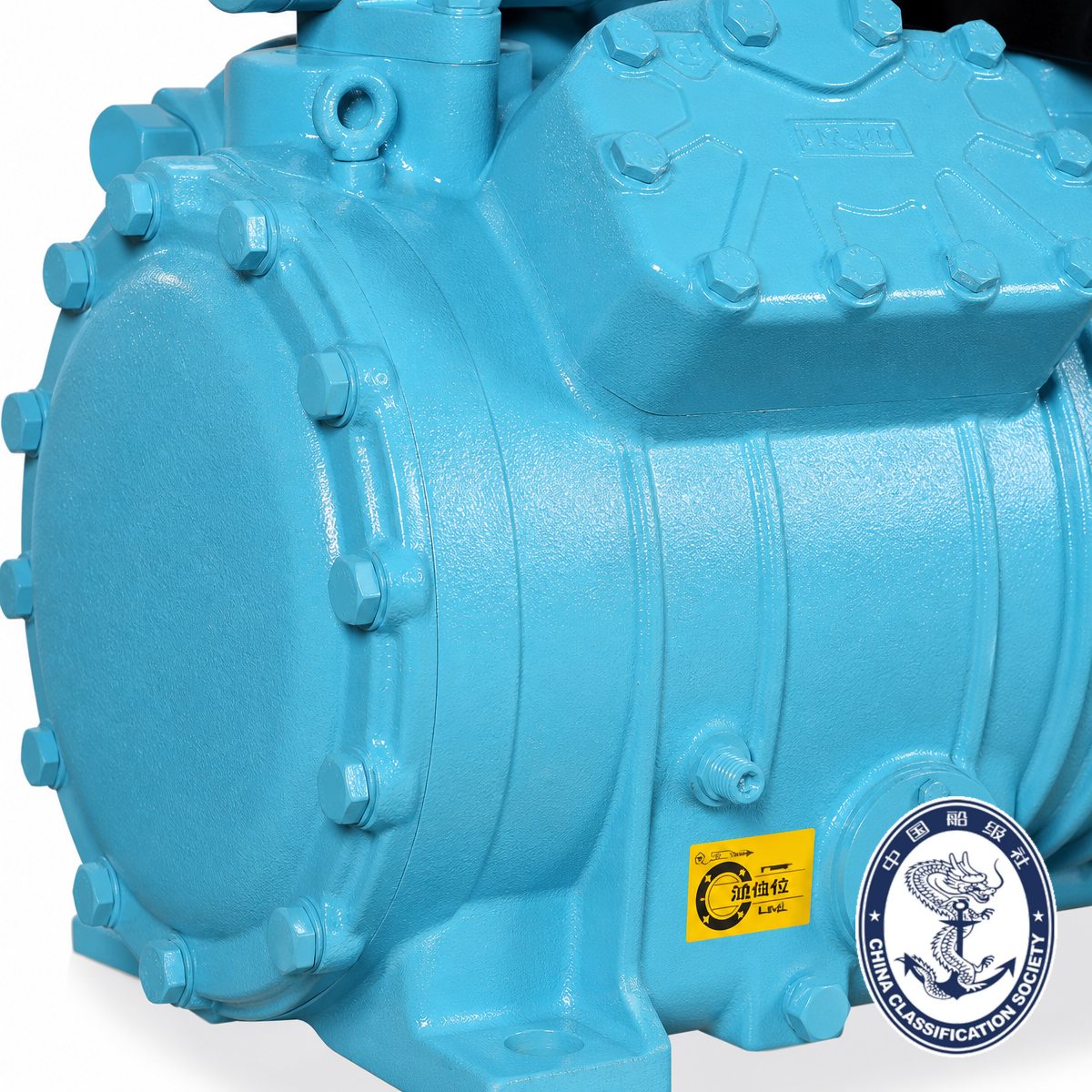

Về mặt cơ học, M4 là thiết kế pít-tông thế hệ thứ ba giống như phần còn lại của T-Series: lỗ xi-lanh cứng để tăng tuổi thọ, đầu xi-lanh được thiết kế lại giúp giảm xung xả và tiếng ồn vận hành, tấm van được sửa đổi để có hiệu suất xả và khả năng chống sốc cao hơn, vòng bi chính được thiết kế lại để cải thiện việc bôi dầu và giảm nguy cơ kẹt trục, động cơ chịu quá tải với hiệu suất cao hơn và pít-tông nhẹ hơn với thể tích khe hở giảm và các vòng mỏng hơn để giảm tổn thất ma sát. Khung chạy bôi trơn cưỡng bức từ bơm dầu , chứa điện tích 2,6 L và mang theo bộ sưởi cacte 120 W (220 V) trên mọi kiểu máy. Khởi động bằng động cơ cuộn dây một phần PW trên 380–420 V / 3 / 50 Hz (YY) hoặc 440–480 V / 3 / 60 Hz (YY) , giúp duy trì tốc độ khởi động đủ thấp cho các máy phát điện phục vụ trên tàu và vật tư trong phòng máy nhỏ. Dòng điện hoạt động tối đa trên toàn dải là 16,6 đến 33,2 A và có cùng giá trị ở cả hai tần số.

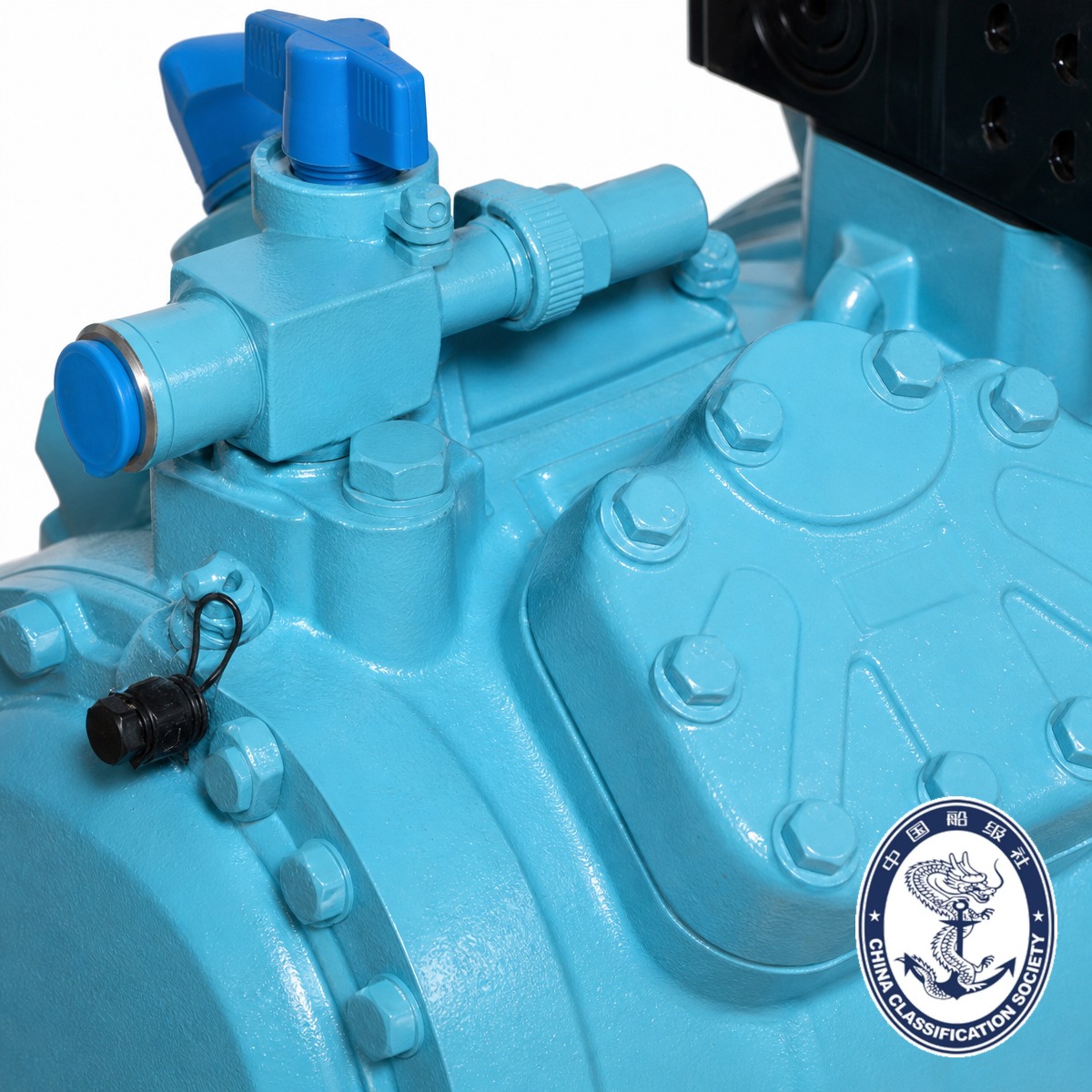

Điều chế công suất trên khung bốn xi-lanh là hệ thống kiểm soát năng lượng 50% / 100% hai bước : một dãy xi-lanh được dỡ tải theo nguyên tắc dừng hút, không có đường dẫn khí nóng, do đó không cần van điều khiển áp suất hút để bước hoạt động. Mười hai cổng kết nối và dịch vụ — các kết nối hút, xả, đổ dầu, xả dầu, cân bằng, áp suất và an toàn — có chung bố cục trên khung theo ba nhóm kích thước ranh giới: hút 28 mm (1 1/8') với xả 22 mm (7/8') ; lực hút 35 mm (1 3/8') với lực xả 28 mm (1 1/8') ; và lực hút 42 mm (1 5/8') với lực xả 28 mm (1 1/8') . Các tùy chọn được liệt kê cho khung là quạt đầu xi-lanh để làm mát đầu vật lý, bộ điều khiển phun chất lỏng điện tử, công tắc chênh lệch áp suất dầu điện tử KRIWAN, mô-đun bảo vệ động cơ KRIWAN và cảm biến nhiệt độ.

Hiệu suất được công bố dưới dạng mười sáu lưới — R22 và R404A/R507A, mỗi mẫu thuộc loại Z hoặc G, ở nhiệt độ ngưng tụ 30, 40 và 50 °C — tất cả đều được sao chép đầy đủ trong Phần 2.4 bên dưới. Tần số cơ bản là 50 Hz với nhiệt độ khí hút 20 °C và không làm mát bằng chất lỏng ; ở tần số 60 Hz, số liệu công suất và công suất có tỷ lệ × 1,2 trong khi dòng điện làm việc tối đa không thay đổi. Loại G được ghi nhận là bay hơi từ +12,5 °C xuống −30 °C trên R22 và từ +7,5 °C xuống −40 °C trên R404A/R507A; lớp Z được ghi lại từ −5 °C xuống tới −40 °C trên R22 và −45 °C trên R404A/R507A. Các ứng dụng bên dưới góc công bố được tính toán bằng phần mềm lựa chọn của nhà sản xuất thay vì ngoại suy từ các bảng và nhiệm vụ cấp đông sâu cần có bộ điều khiển phun chất lỏng điện tử.

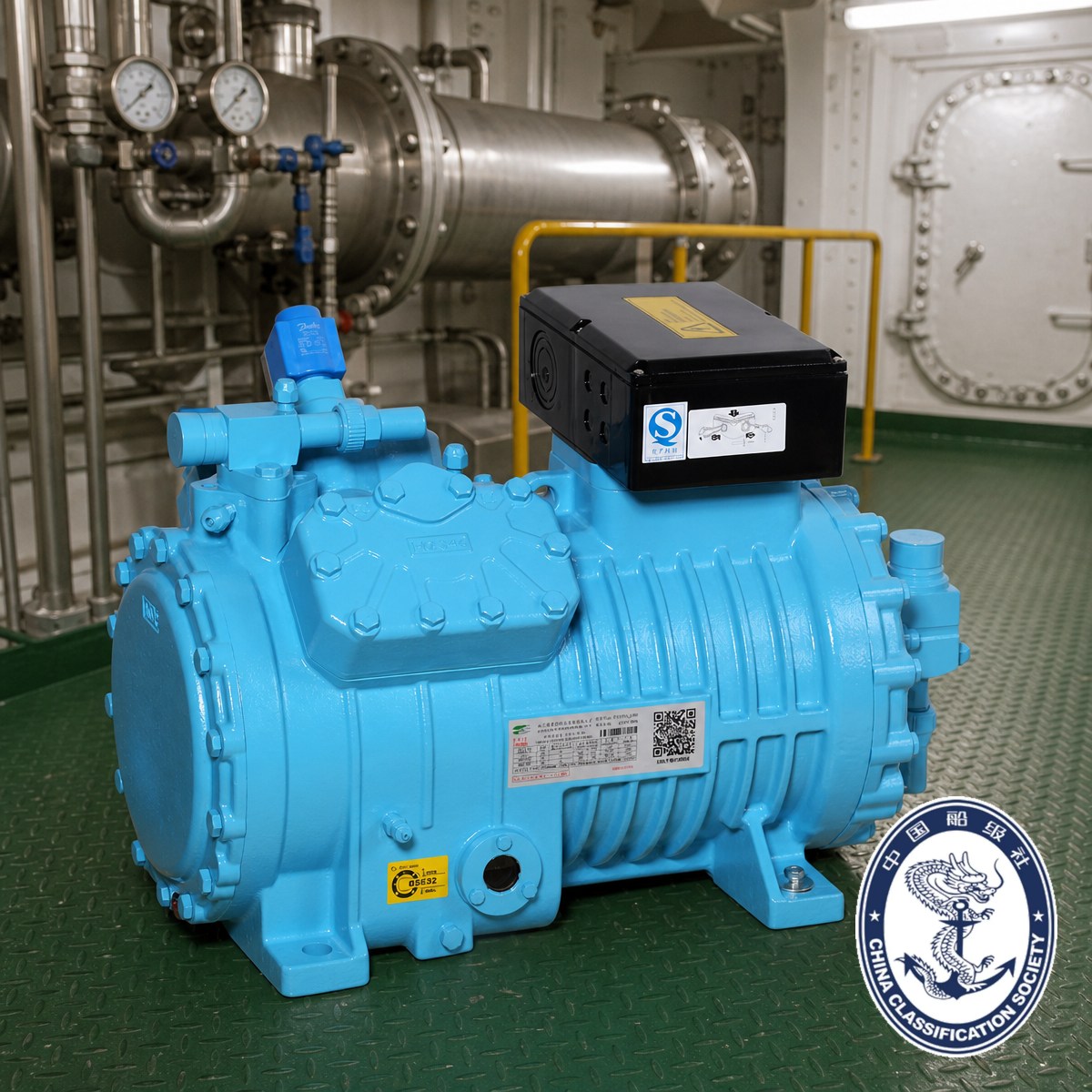

Đối với người mua hàng hải, giấy chứng nhận là tài liệu danh sách ngắn. ZG24PTB00058_01 , do CCS Chi nhánh Chiết Giang cấp vào ngày 29 tháng 10 năm 2024 và có hiệu lực đến ngày 28 tháng 10 năm 2029 , bao gồm máy nén làm mát (M0001) loại pittông / pittông trên R507 , áp suất thiết kế 3,2 MPa , tốc độ định mức 1450 vòng/phút , dành cho tàu đánh cá nội địa và đi biển, đã được thử nghiệm theo báo cáo XSBC-CCS-2024001 , với tuyên bố không có amiăng. Tất cả tám mẫu M4 đều xuất hiện trong danh sách mẫu và trọng lượng đơn vị - từ 117 đến 138 kg bao gồm cả dầu - có nghĩa là khả năng vận chuyển của hai người là thực tế trên tàu mà không cần thiết bị nâng. Lưu ý phạm vi: chứng chỉ chỉ bao gồm máy nén; thiết bị bay hơi, bình ngưng và hộp điều khiển do người khác cung cấp nằm bên ngoài nó và các biến thể dầu este (E) là những gì được liệt kê trong chứng chỉ, vì vậy các đơn đặt hàng hàng hải phải được đặt ở hậu tố E.

Câu hỏi thường gặp

1. Chính xác thì T-Series M4 là gì?

M4 là khung bốn xi-lanh cỡ trung bình thuộc dòng T-Series bán kín một tầng T-Series của Chiết Giang Brilliant: tám mẫu, bốn nhóm lỗ khoan (4×φ55/60/65/70 mm × hành trình 42 mm), dung tích dịch chuyển 34,73–56,25 m³/h, động cơ 6–20 HP (4,4–15 kW), trọng lượng 117–138 kg có dầu.

2. Những mẫu M4 nào được phê duyệt loại CCS?

Tất cả tám: BTF4VCS-6.3ZE, BTF4TCS-8.3ZE, BTF4PCS-10.3ZE, BTF4NCS-12.3ZE (trung bình-thấp, điều kiện danh nghĩa −31,5 / 40,5 °C) và BTF4VCS-10.3GE, BTF4TCS-12.3GE, BTF4PCS-15.3GE, BTF4NCS-20.3GE (cao trung bình, −6,5 / 43,5 °C). Chúng xuất hiện trên phụ lục của Giấy chứng nhận phê duyệt kiểu ZG24PTB00058_01, do Chi nhánh CCS Chiết Giang cấp vào ngày 29 tháng 10 năm 2024 và có hiệu lực đến ngày 28 tháng 10 năm 2029.

3. Sự khác biệt giữa mẫu Z và mẫu G là gì?

Z = nhiệt độ trung bình-thấp, G = trung bình-cao. Dữ liệu đã công bố: trên R22, mẫu Z có nhiệt độ bay hơi ở nhiệt độ −40 °C và mẫu G từ +12,5 °C xuống −30 °C; trên R404A/R507A, mẫu Z được lập bảng ở mức −45 °C và mẫu G ở mức −40 °C. Chọn Z cho công việc cấp đông và giữ cá, G cho công việc bảo quản và nâng ở nhiệt độ dương.

4. Chữ cái cuối cùng của mã model (R vs E) có ý nghĩa gì?

Đổ dầu: R = dầu khoáng cho R22/R502; E = dầu este cho R404A/R507A (và R134a, R407A/B/C). Giấy chứng nhận liệt kê các biến thể dầu este E.

5. M4 có thể chạy bằng nguồn điện 60 Hz của tàu không?

Đúng. Dữ liệu danh mục là 50 Hz; đối với hoạt động ở tần số 60 Hz nhân với 1,2 và dòng điện làm việc tối đa không đổi. Động cơ là loại khởi động cuộn dây một phần PW được định mức 380–420 V / 3/50 Hz và 440–480 V / 3/60 Hz.

6. Có sẵn khả năng kiểm soát năng lực không?

Có, như một tùy chọn: mẫu bốn xi-lanh có khả năng kiểm soát tải hai bước 50 % và 100 %, hoạt động theo nguyên tắc dừng hút mà không cần bỏ qua khí nóng, do đó không cần kiểm soát áp suất hút. Đặt hàng sẽ thay đổi đường viền khung - danh mục in bản vẽ kích thước riêng cho phiên bản bơm dầu / kiểm soát năng lượng.

7. M4 cần bao nhiêu dầu và điều gì bảo vệ hệ thống dầu?

2,6 L trên mỗi model, được bôi trơn cưỡng bức bằng bơm dầu. Các cổng được cung cấp: 5 lỗ đổ dầu, 6 lỗ xả dầu, 7 bộ lọc dầu có phích cắm từ tính, 8 đường hồi dầu về thiết bị tách, 11 vòi +/− áp suất dầu, 12 đầu nối công tắc áp suất dầu điện tử và bộ sưởi cacte 120 W / 220 V trên cổng 9.

8. Khi nào cần có bộ điều khiển phun chất lỏng điện tử?

Khi điểm vận hành nằm trong dải màu cam của biểu đồ giới hạn ứng dụng, có nhãn Bộ điều khiển thủy lực điện tử'*. Máy nén cung cấp cổng 4 cho vòi phun. Ngoài ra, hãy lưu ý giới hạn riêng của danh mục: đối với R404A/R507A bay hơi dưới −30 °C, hãy xác nhận công suất và nguồn điện đầu vào bằng phần mềm lựa chọn Brilliant.

9. Chứng chỉ CCS không bao gồm những gì?

Ghi chú của chứng chỉ nêu rõ việc phê duyệt chỉ bao gồm máy nén lạnh - thiết bị bay hơi, bình ngưng và hộp điều khiển không được bao gồm. Nền móng phía tàu, giá đỡ chống rung và đường ống được thiết kế tại bãi theo các quy tắc phân loại hiện hành.

10. Làm cách nào để chọn giữa S4, M4 và L4?

Theo thể tích quét: S4 18,05–32,48 m³/h, M4 34,73–56,25 m³/h, L4 73,6–84,5 m³/h. Nếu nhiệm vụ của bạn nằm trong khoảng từ 34 đến 56 m³/h thì M4 là khung; ở mức 117–138 kg, nó vẫn được lắp đặt cho hai người vào không gian máy móc của tàu.

2.1 Phạm vi mô hình

Model	Động cơ Hiển thị HP/kW	. m³/h	Trụ × lỗ khoan × hành trình Dầu	L	Max op. dòng điện A	Khởi động/khóa A	Heater W	Trọng lượng kg	Lớp
BTF4VCS-6.3Z	6 / 4.4	34.73	4 × φ55 × 42	2.6	16.6	39.0/68.0	120	117	Z
BTF4VCS-10.3G	10 / 7,5	34.73	4 × φ55 × 42	2.6	19.9	59,0/99,0	120	127	G
BTF4TCS-8.3Z	9/6.6	41.33	4 × φ60 × 42	2.6	19.9	49,0/81,0	120	122	Z
BTF4TCS-12.3G	12 / 8,8	41.33	4 × φ60 × 42	2.6	25.1	69.0/113.0	120	129	G
BTF4PCS-10.3Z	12 / 8,8	48.5	4 × φ65 × 42	2.6	22.7	59,0/99,0	120	127	Z
BTF4PCS-15.3G	15 / 10,5	48.5	4 × φ65 × 42	2.6	28.2	81.0/132.0	120	135	G
BTF4NCS-12.3Z	14 / 10.3	56.25	4 × φ70 × 42	2.6	26.6	69.0/113.0	120	129	Z
BTF4NCS-20.3G	20/15	56.25	4 × φ70 × 42	2.6	33.2	97,0/158,0	120	138	G

Loại Z = nhiệt độ trung bình thấp, G = nhiệt độ trung bình cao. Thể tích phun dầu là 2,6 L và bộ sưởi cacte là 120 W trên 220 V cho mọi kiểu máy; trọng lượng bao gồm phí dầu.

2.2 Nguồn điện

Mục	Giá trị
Loại động cơ	PW - động cơ khởi động cuộn dây một phần (分绕组启动电机)
50Hz	380–420 V, kết nối YY, 3 pha
60Hz	440–480 V, kết nối YY, 3 pha
Quy tắc dữ liệu 60 Hz	Số liệu danh mục là 50 Hz. Đối với hoạt động ở tần số 60 Hz nhân với 1,2; dòng điện làm việc tối đa không thay đổi.

2.3 Kích thước kết nối hút và xả

Kích thước khung	Model	Đường hút SL	Đường xả DL Đường xả ngưng tụ Thông số
1	BTF4VCS-6.3Z, BTF4VCS-10.3G	28 (1 1/8')	22 (7/8')
2	BTF4TCS-8.3Z, BTF4TCS-12.3G, BTF4PCS-10.3Z, BTF4NCS-12.3Z	35 (1 3/8')	28 (1 1/8')
3	BTF4PCS-15.3G, BTF4NCS-20.3G	42 (1 5/8')	28 (1 1/8')

2.4 Dữ liệu hiệu suất — R22 và R404A/R507A

Điều kiện cho mỗi bàn: tần số 50 Hz, nhiệt độ khí hút 20°C, không làm mát bằng chất lỏng . Qo = công suất làm mát (kW), Pe = công suất đầu vào (kW). Các ô trống có nghĩa là danh mục không công bố giá trị nào ở nhiệt độ bay hơi đó cho mẫu đó.

BTF4VCS-6.3Z — R22

ngưng tụ	Tham số	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	24.76	20.03	15.98	12.53	9.62	7.53	5.57	3.94
30oC	Pe (kW)	6.05	5.72	5.32	4.84	4.32	3.78	3.26	2.67
40oC	Qo (kW)	21.91	17.60	13.91	10.78	8.15	6.33	4.56	3.08
40oC	Pe (kW)	7.03	6.51	5.91	5.27	4.60	4.06	3.41	2.69
50oC	Qo (kW)	19.08	15.19	11.87	9.11	6.92	5.06	3.49	2.19
50oC	Pe (kW)	7.91	7.18	6.40	5.60	4.90	4.14	3.33	2.48

BTF4VCS-10.3G — R22

ngưng	tụ Tham số ngưng tụ Tham số ngưng tụ Tham số ngưng	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30oC	Qo (kW)	48.10	44.01	40.20	36.65	30.26	24.74	20.00	15.94	12.48	9.55	7.07
30oC	Pe (kW)	6.05	6.14	6.18	6.19	6.12	5.92	5.62	5.24	4.79	4.29	3.76
40oC	Qo (kW)	43.28	39.54	36.05	32.79	26.95	21.90	17.57	13.88	10.74	8.09	5.87
40oC	Pe (kW)	7.71	7.67	7.61	7.51	7.22	6.83	6.35	5.80	5.19	4.55	3.90
50oC	Qo (kW)	38.44	35.06	31.89	28.95	23.65	19.09	15.18	11.85	9.03	6.66
50oC	Pe (kW)	9.22	9.07	8.90	8.69	8.20	7.62	6.96	6.25	5.49	4.72

BTF4TCS-8.3Z — R22

tụ	Tham số ngưng	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	29.85	24.19	19.33	15.19	11.68	9.27	6.87	4.89
30oC	Pe (kW)	7.28	6.91	6.43	5.87	5.25	4.67	4.01	3.37
40oC	Qo (kW)	26.51	21.34	16.92	13.16	9.98	7.72	5.57	3.78
40oC	Pe (kW)	8.50	7.89	7.19	6.43	5.64	5.04	4.29	3.52
50oC	Qo (kW)	23.19	18.52	14.53	11.24	8.57	6.30	4.39	2.80
50oC	Pe (kW)	9.61	8.75	7.84	7.04	6.13	5.26	4.38	3.43

BTF4TCS-12.3G — R22

tụ	Tham số ngưng	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30oC	Qo (kW)	57.53	52.66	48.11	43.87	36.26	29.68	24.02	19.18	15.07	11.57	8.62
30oC	Pe (kW)	7.30	7.41	7.47	7.49	7.40	7.17	6.81	6.35	5.82	5.22	4.59
40oC	Qo (kW)	51.85	47.39	43.22	39.34	32.37	26.35	21.19	16.78	13.04	9.88	7.23
40oC	Pe (kW)	9.36	9.32	9.25	9.13	8.79	8.32	7.74	7.08	6.36	5.60	4.82
50oC	Qo (kW)	46.16	42.12	38.34	34.83	28.51	23.06	18.39	14.41	11.04	8.22
50oC	Pe (kW)	11.25	11.08	10.87	10.63	10.04	9.34	8.55	7.70	6.80	5.87

BTF4PCS-10.3Z — R22

tụ	Thông số ngưng	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	34.24	27.64	21.99	17.19	13.13	10.68	7.92	5.51
30oC	Pe (kW)	8.24	7.79	7.23	6.57	5.85	5.44	4.71	3.92
40oC	Qo (kW)	30.23	24.22	19.08	14.73	11.06	8.98	6.45	4.28
40oC	Pe (kW)	9.54	8.82	8.01	7.12	6.18	5.72	4.84	3.96
50oC	Qo (kW)	26.26	20.84	16.21	12.35	9.87	7.39	5.10	3.18
50oC	Pe (kW)	10.68	9.69	8.62	7.35	6.83	5.96	4.94	3.99

BTF4PCS-15.3G — R22

tụ	Thông số ngưng	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30oC	Qo (kW)	66.87	61.17	55.85	50.90	42.01	34.33	27.73	22.10	17.30	13.25	9.82
30oC	Pe (kW)	8.45	8.57	8.63	8.64	8.52	8.24	7.80	7.25	6.61	5.89	5.13
40oC	Qo (kW)	60.09	54.87	50.01	45.47	37.33	30.32	24.30	19.17	14.83	11.17	8.10
40oC	Pe (kW)	10.79	10.74	10.63	10.49	10.07	9.50	8.80	8.01	7.14	6.23	5.28
50oC	Qo (kW)	53.29	48.57	44.17	40.06	32.69	26.34	20.91	16.30	12.40	9.14
50oC	Pe (kW)	12.91	12.70	12.44	12.14	11.42	10.58	9.63	8.60	7.52	6.41

BTF4NCS-12.3Z — R22

tụ	Thông số ngưng	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	40.22	32.55	25.99	20.41	15.69	12.24	9.03	6.31
30oC	Pe (kW)	9.80	9.29	8.63	7.86	7.02	6.29	5.40	4.53
40oC	Qo (kW)	35.64	28.65	22.68	17.61	13.34	10.37	7.44	4.98
40oC	Pe (kW)	11.42	10.58	9.63	8.59	7.50	6.66	5.66	4.71
50oC	Qo (kW)	31.10	24.79	19.41	14.93	11.62	8.60	5.94	3.73
50oC	Pe (kW)	12.87	11.71	10.46	9.11	8.11	6.99	5.85	4.79

BTF4NCS-20.3G — R22

tụ	Thông số ngưng tụ	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30oC	Qo (kW)	78.18	71.57	65.40	59.65	49.32	40.41	32.74	26.19	20.62	15.90	11.90
30oC	Pe (kW)	9.82	9.96	10.04	10.06	9.93	9.61	9.13	8.51	7.78	6.98	6.13
40oC	Qo (kW)	70.40	64.34	58.69	53.43	43.98	35.82	28.83	22.86	17.80	13.54	9.95
40oC	Pe (kW)	12.55	12.50	12.40	12.24	11.77	11.13	10.35	9.45	8.48	7.45	6.39
50oC	Qo (kW)	62.59	57.11	52.00	47.23	38.66	31.28	24.96	19.58	15.04	11.22
50oC	Pe (kW)	15.08	14.84	14.55	14.21	13.41	12.46	11.39	10.23	9.01	7.76

BTF4VCS-6.3Z — R404A / R507A

Thông số	ngưng	-5	-10	-15	-20	-25	-30	-35	-40	-45
30oC	Qo (kW)	27.58	22.45	18.05	14.30	11.13	8.48	6.27	4.44	2.93
30oC	Pe (kW)	6.91	6.47	5.95	5.37	4.75	4.11	3.47	2.86	2.29
40oC	Qo (kW)	23.04	18.60	14.80	11.58	8.88	6.63	4.79	3.29	2.08
40oC	Pe (kW)	7.92	7.25	6.52	5.76	4.98	4.21	3.47	2.78	2.16
50oC	Qo (kW)		14.86	11.68	8.99	6.74	4.90	3.41	2.22
50oC	Pe (kW)		7.95	7.02	6.09	5.17	4.28	3.45	2.69

BTF4VCS-10.3G — R404A / R507A

tụ	Thông	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	44.57	40.69	33.71	27.68	22.50	18.09	14.35	11.20	8.57	6.38	4.55
30oC	Pe (kW)	7.16	7.13	6.98	6.69	6.31	5.84	5.30	4.72	4.12	3.52	2.93
40oC	Qo (kW)	37.8	34.45	28.40	23.17	18.69	14.87	11.65	8.96	6.73	4.89	3.38
40oC	Pe (kW)	8.69	8.53	8.13	7.62	7.02	6.37	5.67	4.94	4.22	3.51	2.85
50oC	Qo (kW)	30.92	28.11	23.05	18.67	14.91	11.72	9.04	6.82	4.99	3.51	2.32
50oC	Pe (kW)	10.04	9.76	9.12	8.39	7.61	6.78	5.93	5.08	4.25	3.46	2.73

BTF4TCS-8.3Z — R404A / R507A

số	ngưng tụ	-5	-10	-15	-20	-25	-30	-35	-40	-45
30oC	Qo (kW)	33.12	27.04	21.81	17.36	13.61	10.46	7.84	5.68	3.89
30oC	Pe (kW)	8.34	7.85	7.25	6.58	5.87	5.12	4.38	3.67	3.02
40oC	Qo (kW)	27.86	22.57	18.04	14.21	10.99	8.32	6.12	4.33	2.89
40oC	Pe (kW)	9.62	8.86	8.02	7.14	6.23	5.33	4.47	3.66	2.93
50oC	Qo (kW)		18.14	14.34	11.13	8.45	6.26	4.46	3.06
50oC	Pe (kW)		9.73	8.67	7.58	6.51	5.47	4.49	3.60

BTF4TCS-12.3G — R404A / R507A

Thông số	ngưng tụ	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	53.43	48.80	40.49	33.31	27.14	21.89	17.44	13.71	10.59	7.99	5.83
30oC	Pe (kW)	8.68	8.65	8.48	8.14	7.68	7.11	6.46	5.76	5.04	4.31	3.62
40oC	Qo (kW)	45.45	41.44	34.23	28.00	22.65	18.11	14.28	11.07	8.42	6.24	4.46
40oC	Pe (kW)	10.61	10.42	9.94	9.32	8.61	7.81	6.97	6.10	5.23	4.39	3.60
50oC	Qo (kW)	37.29	33.95	27.90	22.68	18.19	14.39	11.19	8.54	6.37	4.61	3.19
50oC	Pe (kW)	12.33	11.99	11.22	10.35	9.40	8.40	7.38	6.36	5.37	4.43	3.58

BTF4PCS-10.3Z — R404A / R507A

Thông	số	-5	-10	-15	-20	-25	-30	-35	-40	-45
30oC	Qo (kW)	38.24	31.09	24.96	19.76	15.38	11.71	8.68	6.18	4.12
30oC	Pe (kW)	9.38	8.82	8.14	7.37	6.54	5.68	4.81	3.97	3.18
40oC	Qo (kW)	32.04	25.82	20.50	16.01	12.25	9.15	6.61	4.56	2.90
40oC	Pe (kW)	10.76	9.88	8.92	7.89	6.84	5.78	4.76	3.79	2.90
50oC	Qo (kW)		20.50	16.05	12.31	9.21	6.68	4.64	3.04
50oC	Pe (kW)		10.66	9.43	8.17	6.92	5.69	4.52	3.45

BTF4PCS-15.3G — R404A / R507A

ngưng tụ	Thông số	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	61.92	56.47	46.69	38.25	31.01	24.83	19.61	15.22	11.56	8.52	5.99
30oC	Pe (kW)	10.03	10.00	9.77	9.36	8.79	8.11	7.33	6.49	5.62	4.75	3.91
40oC	Qo (kW)	52.45	47.74	39.26	31.93	25.66	20.32	15.83	12.09	8.99	6.45	4.37
40oC	Pe (kW)	12.20	11.98	11.38	10.64	9.78	8.82	7.80	6.76	5.71	4.70	3.75
50oC	Qo (kW)	42.80	38.86	31.76	25.63	20.37	15.92	12.19	9.11	6.59	4.56	2.93
50oC	Pe (kW)	14.10	13.68	12.75	11.70	10.56	9.35	8.13	6.90	5.70	4.57	3.54

BTF4NCS-12.3Z — R404A / R507A

ngưng	tụ	-5	-10	-15	-20	-25	-30	-35	-40	-45
30oC	Qo (kW)	44.96	36.69	29.61	23.58	18.50	14.25	10.71	7.79	5.36
30oC	Pe (kW)	11.18	10.57	9.81	8.94	8.00	7.01	6.01	5.04	4.12
40oC	Qo (kW)	38.00	30.78	24.61	19.39	15.00	11.36	8.37	5.94	3.96
40oC	Pe (kW)	12.94	11.97	10.88	9.71	8.49	7.27	6.07	4.92	3.87
50oC	Qo (kW)		24.65	19.47	15.10	11.47	8.48	6.06	4.13
50oC	Pe (kW)		12.97	11.57	10.12	8.66	7.22	5.83	4.54

BTF4NCS-20.3G — R404A / R507A

Tham số	ngưng tụ	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30oC	Qo (kW)	72.67	66.35	55.00	45.20	36.80	29.63	23.56	18.47	14.21	10.66	7.71
30oC	Pe (kW)	11.72	11.70	11.47	11.02	10.40	9.64	8.78	7.85	6.89	5.93	5.01
40oC	Qo (kW)	61.84	56.37	46.52	38.01	30.72	24.51	19.29	14.92	11.31	8.33	5.89
40oC	Pe (kW)	14.33	14.09	13.44	12.62	11.66	10.60	9.47	8.32	7.17	6.06	5.03
50oC	Qo (kW)	50.75	46.18	37.93	30.79	24.67	19.48	15.13	11.52	8.56	6.16	4.23
50oC	Pe (kW)	16.67	16.22	15.19	14.02	12.75	11.42	10.05	8.70	7.39	6.16	5.05

Máy nén piston nửa kín T-Series L4 có Chứng chỉ phê duyệt loại của Hiệp hội phân loại Trung Quốc (CCS) , đây là xác nhận chính thức của ngành hàng hải rằng nhà sản xuất có khả năng sản xuất sản phẩm được chứng nhận theo các quy tắc phân loại hiện hành và loại đó đã vượt qua thử nghiệm được phê duyệt.

Thông tin chi tiết về chứng chỉ (từ chứng chỉ, số ZG24PTB00058_01):

Chi tiết	mặt hàng
Loại chứng chỉ	Giấy chứng nhận phê duyệt kiểu (型式认可证书)
Giấy chứng nhận số	ZG24PTB00058_01
nhà sản xuất	Công ty TNHH Thiết bị điện lạnh Brilliant Chiết Giang (浙江博莱特制冷设备有限公司), huyện Tân Xương, tỉnh Chiết Giang
Sản phẩm	Máy nén lạnh (máy nén làm mát), mã sản phẩm M0001
Dành cho	Tàu cá nội địa/tàu cá viễn dương
Tiêu chuẩn được phê duyệt	1. Quy tắc CCS về đóng tàu đánh cá bằng thép đi biển (2021) và các sửa đổi, Phần 5, Chương 2 · 2. Quy tắc kỹ thuật về kiểm tra theo luật định đối với tàu đánh cá đi biển (2019), Chương 7, Chương 2 · 3. Quy tắc kỹ thuật để kiểm tra theo luật định đối với tàu đánh cá đi biển nội địa (2019), Chương 7, Chương 2
Cơ quan cấp	Chi nhánh CCS Chiết Giang (中国船级社浙江分社)
Ngày phát hành	Ngày 29 tháng 10 năm 2024
Có hiệu lực cho đến khi	Ngày 28 tháng 10 năm 2029
Số bản vẽ được phê duyệt	ZG24PPP20185
Báo cáo thử nghiệm phê duyệt	XSBC-CCS-2024001 (2024-09-10, phòng thí nghiệm của nhà sản xuất); FXP20240565 / 0566 / 0567 / 0568 / 0570 (2024-09-11, Học viện Kiểm tra Chất lượng Thực phẩm và Sản phẩm Ninh Ba / Viện Kiểm tra Sợi Ninh Ba)
Các mô hình M4 trong phạm vi	BTF4VCS-6.3ZE,BTF4TCS-8.3ZE,BTF4PCS-10.3ZE,BTF4NCS-12.3ZE,BTF4VCS-10.3GE,BTF4TCS-12.3GE,BTF4PCS-15.3GE,BTF4NCS-20.3GE

Sự chấp thuận có ý nghĩa gì đối với người mua. Sau khi phê duyệt kiểu, mọi đơn vị sản xuất đều được kiểm tra viên CCS kiểm tra theo chương trình kiểm tra sản phẩm đã được phê duyệt; khi kiểm tra đạt yêu cầu, Tổ chức sẽ cấp Giấy chứng nhận Sản phẩm Hàng hải cho từng máy. Giấy chứng nhận cũng ghi lại tuyên bố không có amiăng của nhà máy (được Hiệp hội xem xét) và xác định các điều kiện bảo trì: những thay đổi về thiết kế, vật liệu hoặc sản xuất ảnh hưởng đến các đặc tính chính phải được phê duyệt lại; hệ thống quản lý chất lượng nhà máy phải duy trì hiệu quả và nhất quán; và Tổ chức có thể tiến hành các cuộc đánh giá không báo trước đối với quá trình sản xuất, với cuộc đánh giá định kỳ hàng năm trong vòng ba tháng trước và sau ngày hết hạn.

Ghi chú phạm vi. Sản phẩm được phê duyệt chính là máy nén lạnh - thiết bị bay hơi, bình ngưng và hộp điều khiển không nằm trong phạm vi phê duyệt. Bản sao giấy chứng nhận chỉ có giá trị mang dấu của Hiệp hội, giấy và chứng chỉ điện tử là một tổng thể duy nhất và phải được sử dụng cùng nhau.

Đối với các dự án tàu thủy, hãy cung cấp số giấy chứng nhận và mẫu mục tiêu khi yêu cầu Giấy chứng nhận sản phẩm biển; nhóm của chúng tôi hỗ trợ quy trình kiểm tra của người khảo sát CCS tại nhà máy.

trước =:
