Van cầu mặt bích bằng gang dẻo cho hệ thống lạnh máy nén khí trục vít

Điểm nổi bật của sản phẩm

1. Lỗ khoan lớn nhất trong dòng máy nén trục vít: J2BS/126 là dòng van máy nén trục vít có kích thước 5 inch, chạy J2BS/40 (1,5 inch), J2BS/60 (2 inch), J2BS/70 (2,5 inch), J2BS/80 (3 inch) và J2BS/105 (4 inch) lên đến 126. Do đó, một nhà cung cấp bao phủ toàn bộ phạm vi cổng trên một nhà máy làm lạnh trục vít, trên một van thực hiện và một danh sách phụ tùng.

2. Giá đỡ mặt bích tám bu lông: Kích thước nhỏ hơn trong dòng sản phẩm này được kẹp chặt trên đế vuông bốn bu lông. Ở mức 5 inch, van di chuyển đến khớp nối mặt bích thực sự - danh mục in tám vị trí bu lông trên mặt bích 194 mm, với tám lỗ hở 18 mm và tám đinh tán M16. Đó là một khớp nối cứng hơn, chịu tải đều hơn, đó là điều mà một cổng máy nén lớn cần để giữ kín khi bị rung và các chu kỳ bảo dưỡng lặp đi lặp lại.

3. Khoảng không áp suất và nhiệt độ: Mỗi van trong dòng sản phẩm này đều được thử nghiệm tại nhà máy ở mức 4,5 MPa và được định mức cho phạm vi nhiệt độ làm việc từ -30 C đến +150 C. Do đó, cùng một van có thể phục vụ các giá đỡ nhiệt độ thấp, đường xả ấm và đường dầu, giúp việc mua và dự trữ trở nên đơn giản trong toàn bộ dự án làm lạnh thay vì chia theo vùng nhiệt độ.

4. Phạm vi sử dụng chất làm lạnh Fluorocarbon rộng: Dòng sản phẩm này được chỉ định cho R22, R507, R407C, R404A và R134a cùng với các loại dầu làm lạnh khác nhau được sử dụng cùng với chúng. Điều đó cho phép bạn lắp J2BS/126 vào nhà máy R22 cũ hơn, giá R404A hoặc R507 hiện đại hoặc thiết bị R134a mà không thay đổi bố cục đường ống hoặc hình dạng mặt bích.

5. Hai chiều cao thân, bản vẽ thực: Danh mục liệt kê van 5 inch ở hai biến thể thân với chiều cao tổng thể là 464 mm và 519 mm, do đó bạn có thể khớp chiều cao thân van với khe hở phía trên cổng máy nén thay vì làm việc với hệ thống đường ống xung quanh van. Liyongda đã sản xuất van làm lạnh trong hơn ba mươi năm, gửi bản vẽ kích thước kèm theo mỗi báo giá, hoan nghênh các đơn đặt hàng OEM và ODM, đồng thời vận chuyển trong các thùng xuất khẩu có lớp xốp bảo vệ.

TỔNG QUAN SẢN PHẨM

J2BS/126 là van dịch vụ dạng góc 5 inch trong dòng van máy nén trục vít của Liyongda. Đây là lỗ khoan lớn nhất được liệt kê trong phạm vi từ J2BS/40 (1,5 inch) đến J2BS/105 (4 inch), được chế tạo cho các cổng hút và xả lớn được trang bị cho máy nén lạnh trục vít bán kín. Trong trường hợp các kích thước nhỏ hơn trong loạt sản phẩm này kẹp chặt trên đế vuông bốn bu lông, thì 126 di chuyển đến khớp nối mặt bích tám bu lông, do đó, van bắt vít vào một cổng lớn với kết nối cứng, chịu tải đều thay vì một miếng đệm gắn nhỏ gọn.

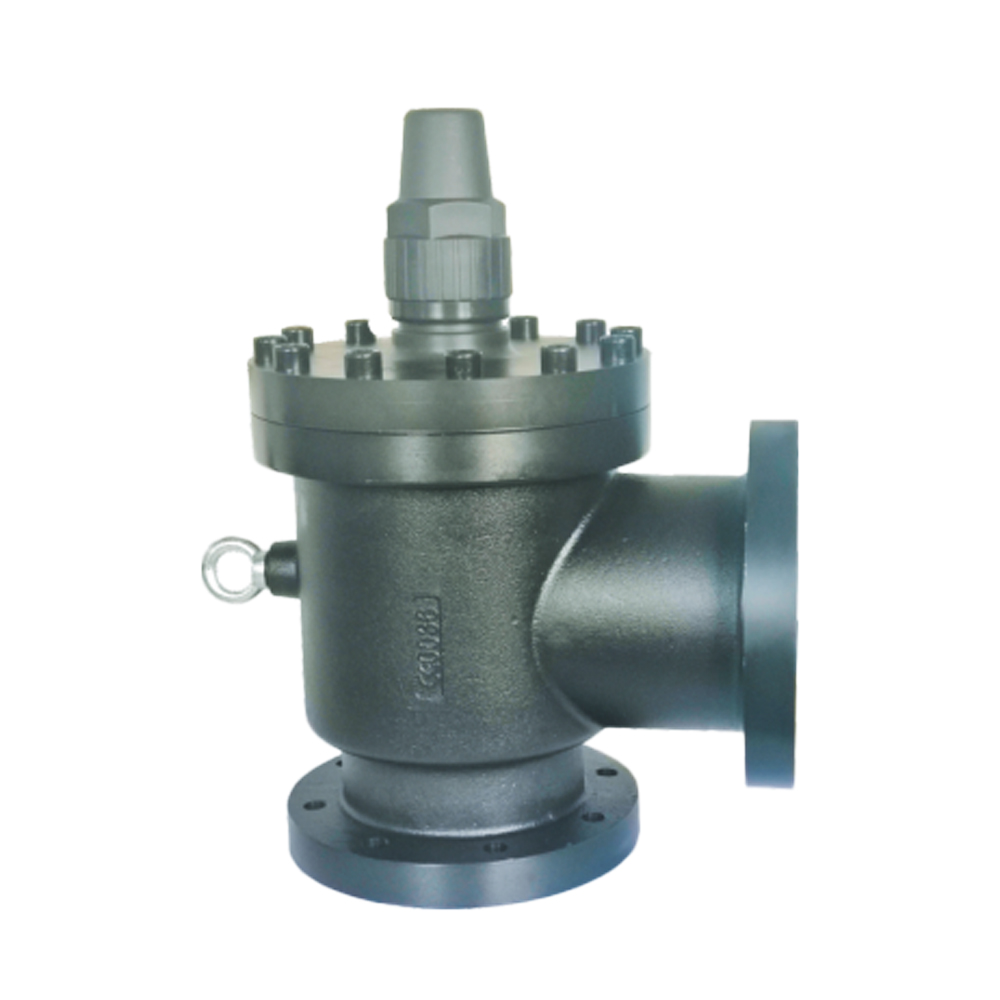

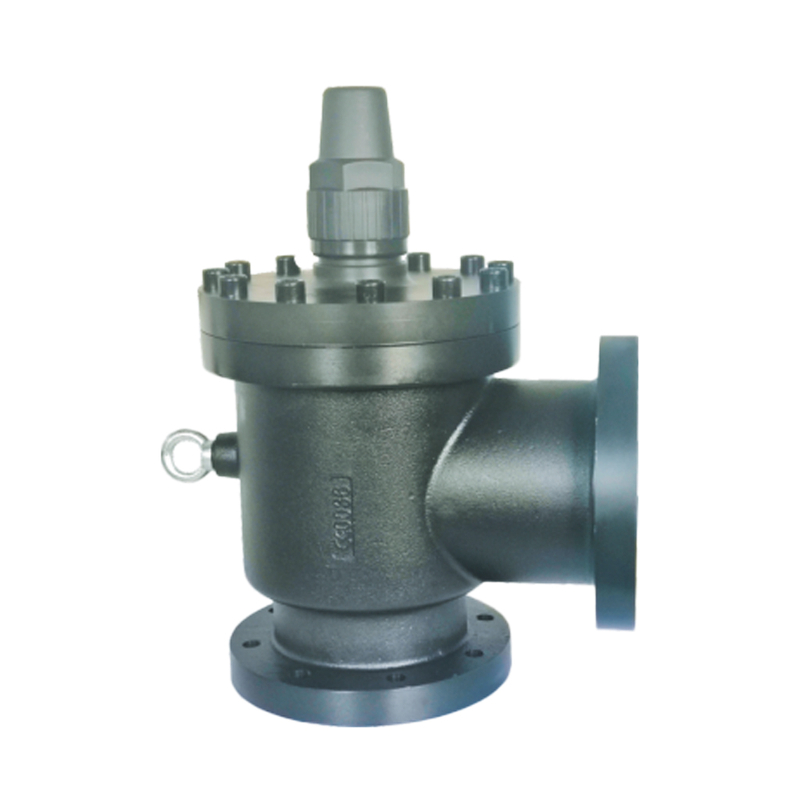

Mỗi thiết bị đều được thử nghiệm tại nhà máy ở áp suất 4,5 MPa, hoạt động từ -30 C đến +150 C và được chỉ định cho R22, R507, R407C, R404A và R134a cùng với các loại dầu làm lạnh được sử dụng cùng với chúng. Thân máy được làm bằng gang dẻo được sơn hoàn thiện, như trong ảnh.

TÍNH NĂNG CHÍNH

Lắp mặt bích tám bu lông: tám lỗ hở 18 mm và tám vị trí đinh tán M16 trên mốc mặt bích 194 mm, thay thế đế vuông bốn bu lông được sử dụng trên các kích thước nhỏ hơn trong loạt sản phẩm này.

Lỗ khoan lớn nhất trong dòng: thông số kỹ thuật 5 inch khép kín phạm vi J2BS, do đó, một dòng van bao phủ toàn bộ nhà máy trục vít từ 1,5 inch đến 5 inch.

Áp suất thử nghiệm tại nhà máy 4,5 MPa: bao gồm áp suất vận hành làm lạnh thông thường với mức dự phòng còn lại để vận hành và thử nghiệm áp suất hệ thống.

Cửa sổ nhiệt độ làm việc rộng: -30 C đến +150 C, cho phép cùng một van đặt trên giá nhiệt độ thấp và trên đường xả ấm hoặc đường dầu.

Phạm vi phủ chất làm lạnh Fluorocarbon: R22, R507, R407C, R404A và R134a, cùng với nhiều loại dầu làm lạnh khác nhau, do đó, nhà máy R22 cũ hơn và giá đỡ R404A hoặc R507 hiện đại có thể dùng chung một loại van.

Hai chiều cao thân: kích thước tổng thể 464 mm và 519 mm đều được liệt kê, vì vậy bạn có thể điều chỉnh chiều cao thân với khoảng hở có sẵn phía trên cổng máy nén thay vì làm việc với hệ thống đường ống xung quanh van.

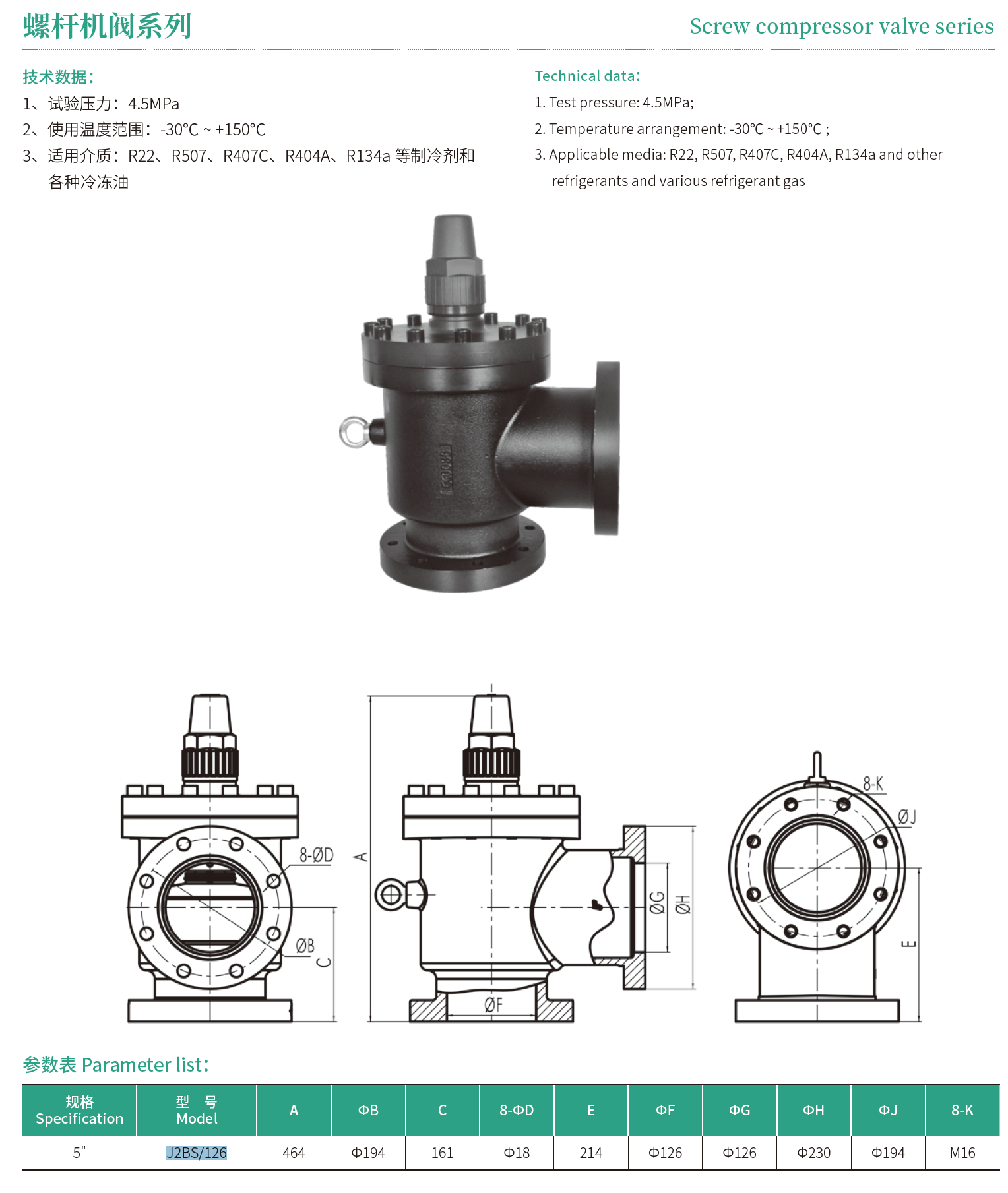

THÔNG SỐ KỸ THUẬT

ỨNG DỤNG

Lắp đặt máy nén lạnh trục vít trong kho bảo quản lạnh, nhà máy chế biến và cấp đông thực phẩm, và làm mát quy trình công nghiệp, trong đó van đóng vai trò là điểm cách ly và dịch vụ trên các kết nối hút và xả của máy nén.
